CONBOX25

Allgemeines

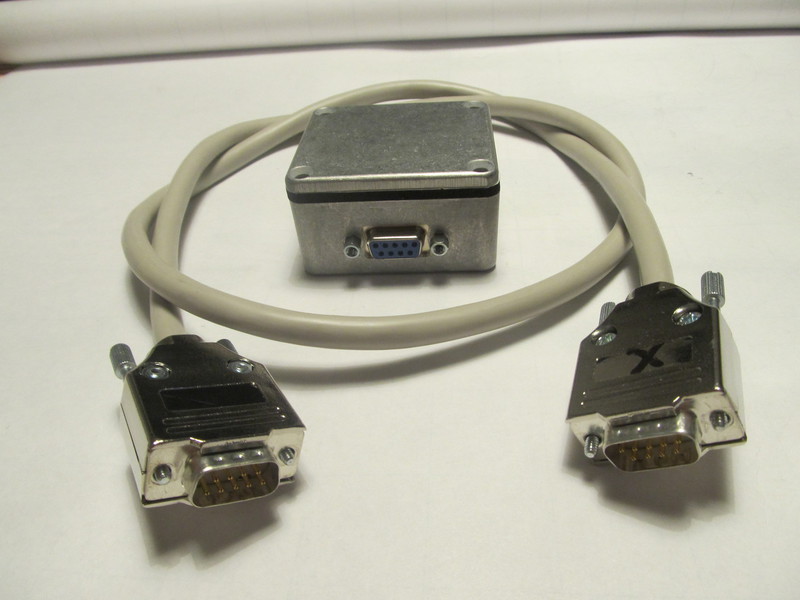

Die  iCNC-CONBOX25 ist eine universelle Anschlußbox zum Anschluß von Aktoren und Sensoren.  Die Steckerbelegung erfolgt nach dem normierten Schnittstelle für Steuerausgänge der iCNC-PMxx CNC-Controller. Die Klemmbox ist mit dem  Anschlußkabel OUT-CAB25 kompatibel. Mit der Verwendung des D-Sub-Steckersystems setzen wir eines der bestens spezifizierten Industrie-Steckersysteme ein, das seit Jahrzehnten in der Luft- und Raumfahrt und auch im Militärbereich wegen seiner Zuverlässigkeit und EMV-Eigenschaften eingesetzt wird.





Typ : iCNC-CONBOX25

  • Geschirmte Anschlussbox aus Aludruckguss zur Einhaltung der EMV
  • D-Sub25-f Buchse lateral montiert
  • Max. Strombelastung 5A
  • max. Spannung : 250Vac
  • 2 Kabeleinführungen für M12x1,5 lateral montiert
  • 3x9 pol.Schraubklemmleiste zum Anschluß der externen Geräte
  • 2 Befestigungsbohrungen 3,2mm auf der Gehäusebasis
  • Abmessungen L x B x H 90x55x32mm
