CSP406

CSP406 CNC-Controller

Allgemeines

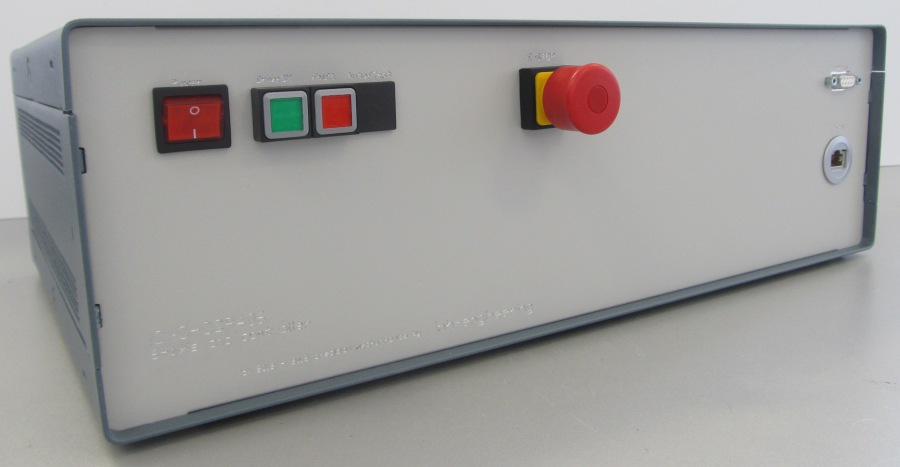

Der iCNC-CSP406 ist ein 6- Achsen- CNC-Controller für Schrittmotorantriebe in CNC-Maschinen. Der Controller besitzt alle Funktions- und Sicherheitsmodule zur Steuerung einer CNC-Maschine. Der kompakte Aufbau ist für die Aufstellung auf dem Arbeitstisch oder für 19" Rackmontage bestens geeignet.



Systemarchitektur

Der Controller besteht aus einem CPU-Motion-Prozessor, 6 DSP- Mikroschritt-Endstufen mit automatischer Stromabsenkung für 2-Phasen-Schrittmotoren, einem 600W-Leistungsnetzteil, NOT-AUS-Sicherheitskreis und Netzschalter in einem kompakten Tischgehäuse. Die Verwendung von digitalen Endstufen hat eine extrem leisen Betrieb und ruhigen Lauf der Antriebe zur Folge. Der Controller entspricht dem Stand der Technik und ist EG-Richtlinien konform.

Sicherheitskreis E-STOP

Der Controller besitzt einen speziellen Sicherheitskreis zum Stillsetzen der Motorantriebe im Notfall (NOT-AUS-Taste) mit Zwangsöffnung (EN 60 947-5-1 Anhang K) und Funktion nach ISO 13 850/EN 418, der die Versorgungsspannung der Achsantriebsmotoren und der Motorspindel bei Betätigung der NOT-AUS-Taste sofort abschaltet. Der Sicherheitskreis beinhaltet eine Überwachung der Relaiskontakte, die eine Fehlfunktion der Kontakte erkennt und das Einschalten der Antriebsspannung verhindert. Damit wird ein sicheres Abschalten im NOT-AUS-Fall gewährleistet.



Schnittstellen

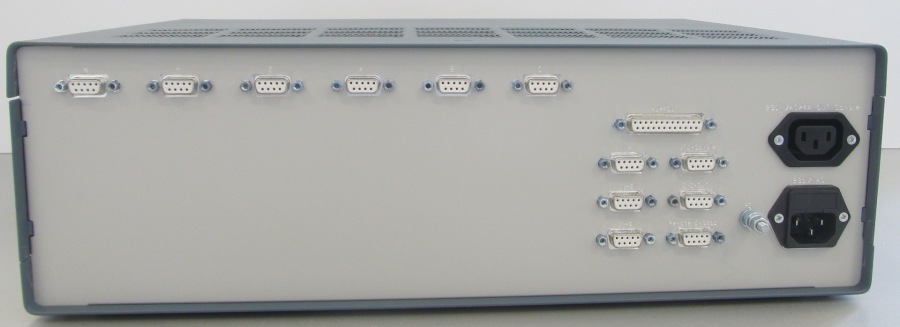

Die zur Steuerung einer CNC-Maschine erforderlichen Signale werden auf der Rückseite des Controllers über Schnittstellenstecker zur Verfügung gestellt. Hierzu gehören Steuerausgänge für die Achsantriebe, den Spindelmotor, Sprühkühlung, Flutkühlung und Werkzeugwechsler sowie Steuereingänge für Endschalter zur Referenzierung der Maschine, einen Anschluss für einen Messtaster und ein externer Eingang für den NOT-AUS-Sicherheitskreis. Der Steuer-PC wird über eine USB-Schnittstelle mit dem Controller iCNC CSP406 frontseitig verbunden. Optional steht eine Ethernetschnittstelle zur Verfügung.



Handrad

Eine Schnittstelle zum Anschluss eines Handrades zum manuellen Verfahren der Achsen  ist ebenso vorhanden.



iCNC-Software mit CAM-Modul ( ist im Lieferumfang enthalten )

Die Steuersoftware iCNC ist für das Arbeiten mit G - M - Codes ausgelegt und arbeitet mit allen gängigen CAM-Software Produkten zusammen. Zusätzlich ist ein 2.5D CAM-Modul zum Bohren, Gravieren, Kontur- und Taschen-Fräsen in USBCNC enthalten, welches DXF und HPGL - Files einlesen und in Maschinencode konvertieren kann.

Technische Daten CSP406 / CSP406-E

  • CPU 32 Bit RISC-Prozessor
  • Schnittstelle USB 2.0
  • Ethernetschnittstelle optional CSP406-E
  • Status Anzeige 5 Status LEDs
  • Motion Control Volle 6-Achsen Interpolation
  • 6 Standard AXIS-Ausgänge (STEP, DIR, ENABLE) LEADSHINE kompatibel
  • 6 Standard CNC-Ausgänge (TOOL, TOOLDIR, PWM1, FLOOD, MIST, CHARGE PUMP)
  • 9 Standard CNC-Eingänge ( 6x HOME, PROBE, INDEX, 2x E-STOP, EXTERROR,             RUN, PAUSE, HANDWHEEL)
  • 9 Digitale Universal-Ausgänge (Werkzeugwechsler, etc.)
  • 6 Digitale Universal-Eingänge (Werkzeugwechsler)
  • 2 Extra PWM Ausgänge für Motor Speed oder Temperatur Control
  • 3 Analog-Eingänge
  • Standard- und Universal-CNC-Ausgänge über potenzialfreie Kontakte 30V@2A, 60W
  • Schrittfrequenz 125 kHz für alle 6 Achsen
  • Mikrosteps von 400 bis 25600 einstellbar
  • Schrittmotortreiber LEADSHINE DM542, 48V@4,2A pro Achse
  • Schrittmotorstrom einstellbar in 8 Stufen über DIP-Schalter
  • Industrienetzteil MEANWELL 48V, 600W für Antriebe
  • Industrienetzteil MEANWELL 24V, 35W für Steuerlogik
  • Spindelsteuerung 0-10V Ausgang für Frequenzumrichter optional
  • Spindelmotor-Relais 230V@6A 2-pol.geschaltet an IEC-Buchse
  • NOT-AUS-Sicherheitsschaltkreis für Motoren ( ISO 13 850/EN 418 )
  • Steckverbinder SUB-D 9 Buchsen
  • Bedienungselemente Netzschalter,  DRIVE ON und NOT-AUS
  • Handradanschluss Achsensteuerung über Handrad
  • Anschluss für Werkzeuglängensensor
  • Anschluss für automatischen Werkzeugwechsler
  • Anschluss für Türüberwachung
  • Software iCNC Steuerprogramm für Windows XP / W7 im Lieferumfang enthalten
  • Steuercodes-Files G - M code file ( iso, nc, cnc .. ) nach DIN 66025
  • ISEL.ncp code Konvertierung - direkte Lauffähigkeit von ISEL.ncp -CNC-Jobs
  • Macros für Werkzeuglängensensor, Werkzeugwechsler, 3D-Taster, ...
  • EMV-Design gemäß EMV-Richtlinie 2014/30/EU
  • Stromversorgung 230V @ 4A
  • Abmessungen B x H x T mm 432 x 132 x 279
  • Gewicht kg 9,0





*Technische Änderungen vorbehalten
