KTM0302 Kreuztischmaschine

KTM0302

Allgemeines

Die DESKTOP-CNC- KTM0302 ist eine 3-Achsen- Mini-CNC-Kreuztischmaschine mit Schrittmotorantrieb speziell für Designer, Modellbauer, Prototypenbau, Kleinserienfertigung und CNC-Ausbildung.

Die Maschine verfügt über kräftige 1,9Nm Schrittmotoren und erreicht eine Wiederholgenauigkeit von besser als 0,02mm.

Alle Achsen sind mit Endschaltern zur Einstellung des Maschinen-Nullpunkts ausgestattet.

Die Z-Achse ist für einen 43mm Maschinenflansch zur Aufnahme von Standard Bohr- und Fräsmaschinen vorbereitet. Alternativ kann ein 65mm Flansch für eine 65mm 0,8 kW Highspeed-Spindel montiert werden.

Der stabile und dennoch leichte Aufbau aus plangefrästen Aluminiumteilen und Aluminiumprofilen stellt eine solide und steife Maschinenbasis mit geringem Gewicht und präzisen Achsführungen dar.

Durch die kompakte Baugröße benötigt die Maschine nur eine kleine Stellfläche und kann auf dem Arbeitstisch aufgestellt werden.

CNC-Steuerung
Die Steuerung der Achsen erfolgt mit unserem Schrittmotor-Controller iCNC-CSP404, der über eine USB-Schnittstelle mit dem Steuer-PC verbunden wird. Der Schrittmotor-Controller ist für die Verarbeitung von Maschinenprogrammen in G-Code ausgelegt.
Die Steuerung ist mit einer Schnittstelle zum Anschluss eines Handrades vorbereitet. Damit können die Achsen manuell gefahren werden.

Technische Daten KTM0302

  • Verfahrwege X / Y / Z mm 300 x 200 x 110
  • Aufspannfläche Tisch X-Y mm 425 x 250
  • massive Präzisions-T-Nutplatte
  • Durchlasshöhe Z mm 115

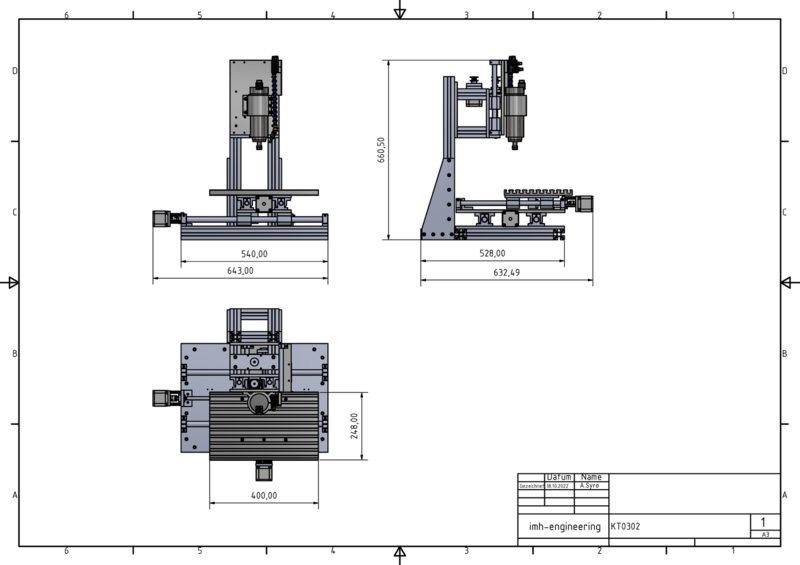

  • Abmessungen B x T x H mm 650x 550 x 460
  • präzise Linearführungen 16mm, spielfrei
  • Antriebsspindeln Kugelgewinde SFU-1204 C7
  • NEMA 23 Schrittmotore 1,9 Nm
  • Verfahrgeschwindigkeit max. 2400 mm/min
  • Wiederholgenauigkeit typ. 0,03 mm
  • Schrittauflösung µm 5 ( 800 Mikroschritte pro Umdrehung )
  • Endschalter auf allen Achsen
  • Elekrische Schnittstelle: D-Sub9-Buchse für Steppermotor und Referenzschalter je Achse
  • Werkstückmaterial: Holz, Kunststoff, Aluminium
  • Gewicht ca. 30 kg
  • EMV-Design gemäß EMV-Richtlinie 2004/108/EG
  • Konformität gemäß Maschinenrichtlinie 2006/42/EG
  • Artikel-Nummer 100-2010

Optionen

  • Steuerung 3-Achsen- Schrittmotor-Controller iCNC-CSP403 - USB Schnittstelle
  • Steuerung 4-Achsen- Schrittmotor-Controller iCNC-CSP404- USB Schnittstelle
  • Steuerung 4-Achsen- Schrittmotor-Controller iCNC-CSP404 - Ethernet Schnittstelle
  • Software USB-CNC Steuerprogramm für Windows XP / W7 / W10
  • Manuelle Achsensteuerung über Handrad
  • Spindelmotor  ( manueller Werkzeugwechsel ) mit FU
  • WZW-Spindelmotor  ( automatischer Werkzeugwechsel )
  • Werkzeuglängensensor
  • Werkzeugwechsler-Station
  • 3D-Taster
  • USB-Kamera für WPZ-Einstellung
  • 4.-Drehachse
  • Absaugvorrichtung
  • Sprühkühlvorrichtung
  • Vakuumspannvorrichtung
  • Umhausung
  • Untergestell



* TECHNISCHE ÄNDERUNGEN vorbehalten !
