CNC-Systeme

PM0705

iCNC-PM0302 Portal Maschine


Ursprünglich in einer Designstudie für 3D- Bahnsteuerungen als reine Testmaschine für Achsantriebe entwickelt, haben wir das Ingenieurmodell der Portalmaschine zu einer voll funktionsfähigen Desktop-miniCNC-Portal-Maschine für CNC-Ausbildung und Training mit 4-Achs-CNC-Controller und PC-Steuerungssoftware weiterentwickelt. Die CNC-Steuerung arbeitet mit CAM-Dateien in G-Code nach DIN 66025. Die robuste Maschinenkonstruktion ist für die Bearbeitung von  Holz, Kunststoffen und NE-Metallen in 2.5D und 3D ausgelegt. Mit der optionalen 4. Drehachse können auch komplexe Volumenkörper hergestellt werden. Die massive T-Nutplatte erleichtert das schnelle und präzise Aufspannen von Werkstücken.

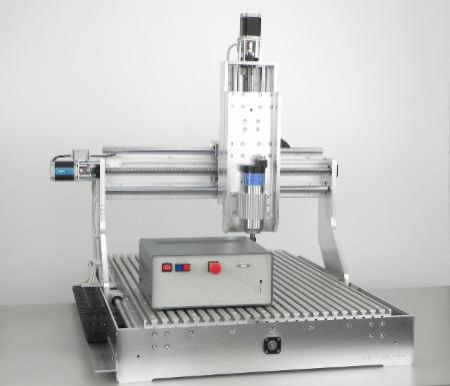

PM0302 mit CSP203

Die Maschine ist aufgrund ihrer Präzision hervorragend für den Modellbau, feine Gravurarbeiten, PCB-Prototyping, Dosiervorrichtungen oder optische Vermessung ( mit Kameramodul ) geeignet.

Durch unser Plug & Play Konzept mit aufeinander abgestimmten Systemkomponenten - Maschine - Controller - Software- ist das Maschinensystem in wenigen Schritten betriebsbereit.

- Software-Installation auf dem PC - Verbinden der Maschine mit dem Controller - Verbinden des Controllers mit dem PC über LAN-/USB-Port - CAM-Datei laden - Maschine fahren

Kein mühsames Suchen oder Erraten der spezifischen Maschinenparameter für Steigung, Beschleunigung etc. oder Anschließen der Referenzschalter. Die Software-Installation erfolgt mit den vorkonfigurierten Maschinen-spezifischen Parameterdateien, so dass die Maschine sofort betriebsbereit ist.

Die Maschinen werden vollständig von imh-engineering in Deutschland entwickelt und hergestellt.

Für die Herstellung unserer Produkte verwenden wir nur Industrie-Komponenten von hoher Qualität von namhaften Herstellern. Dadurch erreichen wir eine hohe Zuverlässigkeit, erstklassige Präzision und lange Lebensdauer für den Betrieb unserer Produkte.

PM0705 mit CSP404

Die PM-Baureihe wird in verschiedenen Ausführungen angeboten, die sich in der Größe der Verfahrwege unterscheiden.



  Maschinentyp PM0302   PM0504    PM0705 PM1005  PM1008
 Tischfläche X x Y mm  425 x 250  650 x 500  900 x 625 1200 x 625 1200 x 875

 Verfahrwege X x Y x

Z

mm

 300 x 200 x 100 520 x 420 x 190   720 x 520 x 190/290*

1020 x 520 x

190/290*

1020 x 820 x

190/290*

Durchlass Z mm   115    200 200/300* 200/300* 200/300*

Die Konstruktion der Maschinenbasis ist identisch. Alternativgrößen mit erweiterten Arbeitsbereichen können wir auf Anfrage herstellen.



Durch unsere Standardisierung der Schnittstellen und Steckersysteme können wir die Systemkomponenten - Maschine - CNC-Controller- VFD-Controller - Spindel - problemlos  austauschen und schnell miteinander verbinden. Mit der Verwendung des D-Sub-Steckersystems haben wir bewußt auf eines der bestens spezifizierten Industrie-Steckersysteme gesetzt, das seit Jahrzehnten in der Luft- und Raumfahrt und auch im Militärbereich wegen seiner Zuverlässigkeit und EMV-Eigenschaften eingesetzt wird.

Die Modularität der Systemkomponenten resultiert in folgenden Voteilen:

  • einfachere Fehleranalyse
  • höhere Service-Freundlichkeit
  • leichter Austausch von Komponenten



Ein weiteres wichtiges Design-Feature unserer Systeme ist die Verwendung von Standard Industrie-Komponenten wie Steppermotoren, Stepper-Endstufen, Netzteile, Steckersysteme etc. sowie Standard-Mechanikmodulen im Bereich der Verschleißteile wie Linearführungen, Kugelgewindespindeln, Spindellager.
Diese Standardmodule sind weltweit erhältlich und stellen eine kostengünstige Ersatzteilversorgung sicher.

Unsere Maschinensysteme erfordern kein speziell trainiertes Servicepersonal ; Reparaturkomponenten sind schnell verfügbar und erschwinglich.

Sicherheitskreis NOT-HALT

Unsere Controller besitzen einen speziellen Sicherheitskreis zum Stillsetzen der Motorantriebe im Notfall (NOT-AUS-Taste) mit Zwangsöffnung (EN 60 947-5-1 Anhang K) und Funktion nach ISO 13 850/EN 418, der die Versorgungsspannung der Achsantriebsmotoren und der Motorspindel bei Betätigung der NOT-AUS-Taste sofort abschaltet.

Schliesslich  stellen wir die EMV-Problematik in den Focus unseres Controller-System-Designs und tragen durch Implementierung von robusten EMV-Maßnahmen zum sicheren, störungsfreien Betrieb unserer CNC-Systeme bei. Wir stärken die Signal-Integrität durch Komponenten-Segregation, EM-Schirmung und Reduzierung der gegenseitigen Beeinflussung. Dadurch erreichen wir einen stabilen Betrieb unserer CNC-Maschinen auch in rauhen Betriebumgebungen.




iCNC CSP404 Controller Datenblatt

iCNC PM0302 Portal Maschine Datenblatt



iCNC Zubehör



Whitepaper_Design Analysis PM0302



* Technische Änderungen vorbehalten
